シリアルATA IPコア
Spartan6/Virtex6に対応!!
シリアルATA(SATA)IPコアは、Serial ATA Revision 2.6に準拠しており、Xilinx製Virtex5, Virtex6,,およびSpartan6デバイスでで動作するデザインとなっています。
本IPコアはリンク層のみの提供ですが、リファレンスデザインとしてトランスポート層およびXilinx社提供3.0Gbps SATA-IIインタフェース用20ビット150MHz RocketIO GTP物理層デザインが用意されており、PHYチップなしでSATA-IIハードディスクとの接続が可能です。 性能・応用例はこちら
Altera用のSATA-IPも提供しております。 SATA-IP <Altera版>ページへ
シリアルATA-IPコア 特長
- Serial ATA 規格revision 2.6 に準拠
- ホスト側のみならずデバイス側の動作もサポート （SATA 周辺機器開発への応用が可能）
- シンプルなHost プロセッサ向けトランザクションI/F およびDMA I/F
- Host I/F は32bit 幅
- 送受信データパスでBRAM による4KB のFIFO を実装
- SATA-II をサポート (SATA-IもPHY 部への設定を変更することにより対応可能)
- コアロジック自体はタイミングにフィットしやすい低速動作
- SATA-II の場合、IP コア部は75.0MHz 動作でPHY 部は150MHz 動作
- SATA-I の場合、IP コア部は37.5MHz 動作でPHY 部は75MHz 動作 - EMI 低減のためのCONT プリミティブをサポート
- Virtex5/Spartan6 GTPまたはVirtex6 GTXで実装可能な20bit 幅のPHY インターフェイス
- ML505/ML506/SP605/ML605ボードによる購入前のコア実機評価が可能
ダウンロードページはこちらから
- 安心の国内サポート

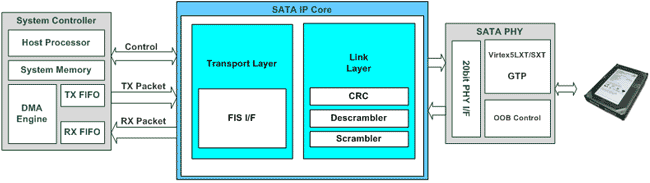

シリアルATA-IPの性能・応用例についてもっと詳しく見る→こちらシリアルATA-IPコア ブロック図
 |
シリアルATA-IPコア 詳細資料ダウンロード
【共通資料】| 資料 | 更新日 (ﾘﾋﾞｼﾞｮﾝ) | ファイル名 |
| シリアルATA-IPコア リーフレット | 2010/1/26 | SATA2-Brief-J.pdf |
| シリアルATA-IPコア プレゼンテーション | 2010/5/7 (Rev1.1) | SATA-PRES-J.pdf |
| シリアルATA-IPコア 展示会用パネル | 2010/5/26 | SATA-panel.pdf |
| シリアルATA-IPコア RAID試作システムの紹介 | 2009/6/22 | SATA-RAID-J.pdf |
| デモ基板(AB09-FMCRAID)取り扱い説明書 | 1.2 | AB09-FMCRAID-MAN.pdf |
| SATA-IP アプリケーションノート1: SSDパフォーマンス・レポート | 2009/3/23 (Rev1.2) | dg_sata_ip_appnote1_jp.pdf |
| シリアルATA-IPコア Q&A集 | 2009/6/22 (Rev1.1) | dg_sata_ip_qa_jp.pdf |
【Virtex-5 LXT/SXT用 型番：SATA-IP001】
| 資料 | 更新日 (ﾘﾋﾞｼﾞｮﾝ) | ファイル名 |
| シリアルATA-IPコア SATA-IP001 データシート (Virtex5LXT/SXT) | 2010/2/5 (Rev1.81) | dg_sata_ip_data_sheet_jp.pdf |
| Hostリファレンスデザインドキュメント (ML505/506) | 2009/6/5 (Rev1.4) | dg_sata_ip_refdesign_host_jp.pdf |
| Deviceリファレンスデザインドキュメント (ML505/506) | 2009/6/5 (Rev1.2) | dg_sata_ip_refdesign_device_jp.pdf |
| SATA-IP reference system on Linux manual | 2009/7/22 (Rev1.0) | dg_sata_ip_refdesign_linux_en.pdf |
| ML505/506用 デモ手順書 (Host) | 2008/12/15 (Rev1.4) | dg_sata_ip_host_demo_instruction_jp.pdf |
| ML505/506用 デモ手順書 (Device) | 2008/11/27 (Rev1.0) | dg_sata_ip_device_demo_instruction_jp.pdf |
【Spartan-6 LXT用 型番：SATA-IP003】
| 資料 | 更新日 (ﾘﾋﾞｼﾞｮﾝ) | ファイル名 |
| シリアルATA-IPコア SATA-IP003 データシート (Spartan6LXT) | 2010/2/5 (Rev1.0) | dg_sata_ip_data_sheet_sp6_jp.pdf |
| SATA-IP Host reference design on SP605 manual | 2010/1/20 (Rev1.0) | dg_sata_ip_refdesign_host_sp6_en.pdf |
| SATA-IP Device reference design on SP605 manual | 2010/1/22 (Rev1.0) | dg_sata_ip_refdesign_device_sp6_en.pdf |
| SP605用 デモ手順書 (Host) | 2010/1/21 (Rev1.0) | dg_sata_ip_host_demo_instruction_sp6_en.pdf |
| SP605用 デモ手順書 (Device) | 2010/1/21 (Rev1.0) | dg_sata_ip_dev_demo_instruction_sp6_en.pdf |
【Virtex-6 LXT用 型番：SATA-IP004】
| 資料 | 更新日 (ﾘﾋﾞｼﾞｮﾝ) | ファイル名 |
| シリアルATA-IPコア SATA-IP004 データシート (Virtex6LXT/SXT) | 2010/5/7 (Rev1.0) | dg_sata_ip_data_sheet_vt6_jp.pdf |
| ML605対応SATA-IP RAIDx4 リファレンス・デザイン説明書 | 2010/5/26 (Rev1.1) | dg_sata_ip_refdesign_raidx4_vt6_jp.pdf |
Altera用のSATA-IPも提供しております。 SATA-IP <Altera版>ページへ
シリアルATA-IPコア 評価用bitファイルダウンロード
本SATA-IPをXilinx ML505/ML506/SP605ボード上ですぐに評価できるよう、時間限定版bitファイルを準備しております。
ダウンロードページはこちらから時間限定版bitファイルのデモ<SP605編>をyoutubeに公開中!!
デザイン・ゲートウェイ シリアルATA-IPコア 時間限定bitファイルでの評価 <SP605編> ML506編はこちら注文情報
| IPコア 型番 | 対応デバイス |
| SATA-IP001 | Virtex-5 LXT/SXT |
| SATA-IP002 | Virtex-5 FXT * 対応HDDにつきましてはお問い合わせ下さい |
| SATA-IP003 | Spartan-6 LXT |
| SATA-IP004 | Virtex-6 LXT/SXT |
| 評価用アクセサリ 型番 | 説明 |
 AB01-PCIe2SATA |
Xilinx SP605評価キット用PCIe-SATA(1ch)変換アダプタボード SP605ボードのPCIeインタフェースをSATAインタフェースに変換する拡張ボードです。 |
 AB02-CROSSOVER |
SATAデバイスIP評価用クロスオーバー変換ボード 通常のSATAストレートケーブルを、SATAクロスケーブルに変換するボードです。 |
 AB05-PCIeSATAx8-PW |
Xilinx製ML555ボード用 PCIe-SATA変換アダプタボード。最大8台のSATA HDDとの接続が可能です。(外部電源が必要です) |
 AB06-PCIeSATAx8 |
Xilinx製ML605ボード用 PCIe-SATA変換アダプタボード。最大8台のSATA HDDとの接続が可能です。 |
 AB09-FMCRAID |
Xilinx製ML605/SP605ボード用 FMC-SATA変換アダプタボード。最大10台のSATA HDDとの接続が可能です。 |

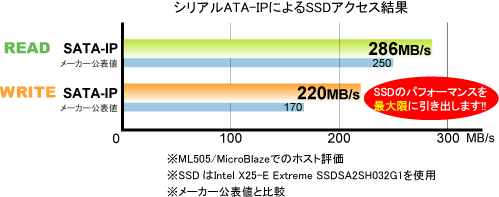

シリアルATA-IPコア 性能評価
シリアルATA-IPコアはSATA-IIに対応しており、HDDおよびSSDのパフォーマンスを最大限に引き出します。Seagate, IBM/Hitachi, WesterｎDigitalおよびSamsung製HDD、IｎtelおよびPhotoFast製SSDでの動作を確認しております(2009年4月現在)。 |
[SSDパフォーマンスレポートの詳細を見る (PDF)] [HDDの性能評価データはこちら]シリアルATA-IPコア 応用例
シリアルATA-IPコア付属のリファレンスデザインは、Xilinx製ML505/506/507およびSP605ボード用にデザインされており、本IPコアの評価およびSATA-IPコアを使用したロジック開発ををすぐに行なうことができます。 SP605ボードでシリアルATA-IPコアを評価 |
本SATA-IPをXilinx ML505/ML506/SP605ボード上ですぐに評価できるよう、時間限定版bitファイルを準備しております。
ダウンロードページはこちらからSP605ボードにSATAインタフェースを拡張する「PCIeSATAx1アダプタボード (型番：AB01-PCIe2SATA)」が別途必要です。購入は弊社にお問い合わせ下さい。
PCIeSATAx1アダプタボード |

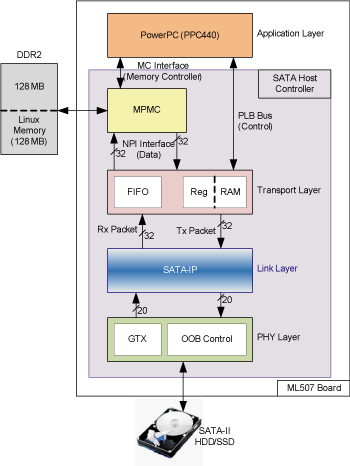

Linuxシステムに対応
シリアルATA-IPコアは、FPGAに実装されたCPUコア上で動作するLinuxシステムに対応しております。デザイン・ゲートウェイでは、Xilinx製ML507ボード上で評価できるよう、時間制限bitファイルおよびLinuxRAMディスクイメージを含むEDKプロジェクトを準備しております。(購入を前提としたNDAの締結が必要です)シリアルATA-IPコアのLinuxシステム用デバイスドライバ開発については、ご相談下さい。
 Xilinx製ML507ボードのLinuxシステムからSATA-IPの使用が可能です。 |
RAIDシステムの構築
シリアルATA-IPコアを複数個FPGAに実装することで、シリアルATA HDDのRAIDシステムが実現できます。シリアルATA-IPコア採用により、基板上の配線処理がシンプルになり、FPGA使用ピン数を削減できるため、複数HDDを使用するRAIDシステム開発においては特にシリアルATA-IPコアは最適のソリューションといえます。デザイン・ゲートウェイでは、Xilinx製ML555およびML605ボードに最大8台のHDDを接続してRAIDを構築できるシリアルATA拡張アダプタボードを用意しております。
さらにデザイン・ゲートウェイでは、各RAID技術(RAID0,RAID1,RAID5)を保有しております。シリアルATA-IPコアとRAIDのインテグレーションについては、ご相談下さい。

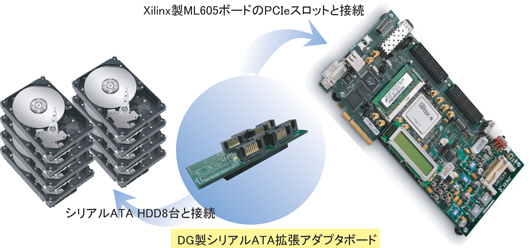

シリアルATA-IPコア RAIDシステムへの応用デモをyoutubeに公開中!! Xilinx製ML605ボード用シリアルATA拡張アダプタボード。最大8台のSATA HDDとの接続が可能 (ML555用電源回路付きタイプもあります) |
 シリアルATA拡張アダプタボード 接続イメージ |
シリアルATA参考資料
|
