SIC43N1/SIC43N1FNFC Transponder IC

SIC43N1

SIC43N1/SIC43N1F はISO14443A RFIDタグ規格に準拠した、NFC Type-2チップです。SIC43N1はスマートメディア、インタラクティブポスター用タグに最適です。またSIC43N1FはRFエリア検出可能のため、スマートワイヤレス機器のWifi/Bluetoothペアリング用途に応用可能です。

特長

  • ISO14443A, NFC Type-2タグ規格に準拠
  • NDEF(NFC Data Exchange Format)対応
  • ユーザメモリサイズがコンフィグ可能 (144byte / 888byte / 944byte)
  • SIC43N1FはRFエリア検出ピン搭載で、接続機器をスリープからウェイクアップ可能
  • NXP NTAG203F/213Fと完全互換

ピン配置図(SIC43N1F)

インターフェース&周辺仕様

  • ISO14443A準拠 RFインターフェース - 106kbps
  • RF通信距離最大4cm (NFC搭載スマートフォンから)
  • RFエリア検出ピン (SIC43N1F)。検出モードは1.8V出力/オープンドレインのいずれかをコンフィグ可能
  • タンパー(妨害検出)機能 (SIC43N1F)
  • NDEF対応 1kバイトEEPROM (書換回数最大10万回、リテンション10年以上)
  • 3つのモードのいずれかでコンフィグが可能
    • メモリモード1(出荷時):NFCメモリ 944バイト、ユーザ用フリーR/Wメモリ 60バイト
    • メモリモード2:NFCメモリ 888バイト、ユーザ用フリーR/Wメモリ 116バイト
    • メモリモード3:NFCメモリ 144バイト、ユーザ用フリーR/Wメモリ 860バイト
  • DFN 2.0x1.5x0.4 - 4ピンパッケージ

更に詳しく→シリコン・クラフト社のページ(英語)


SIC43N1
SIC43N1F

アプリケーション例

スマートインタラクティブポスター


Wifi/Bluetooth機器ペアリング

(SIC43N1F)

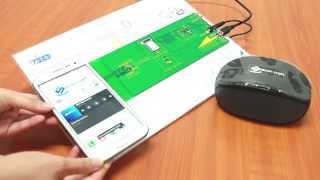

アプリケーション例 Youtubeデモビデオ


Bluetoothスピーカ ウェイクアップ&ペアリング

面倒なスマホとBluetoothスピーカのペアリングを、NFCなら簡単に!
